Nefry Cellular Bee
概要

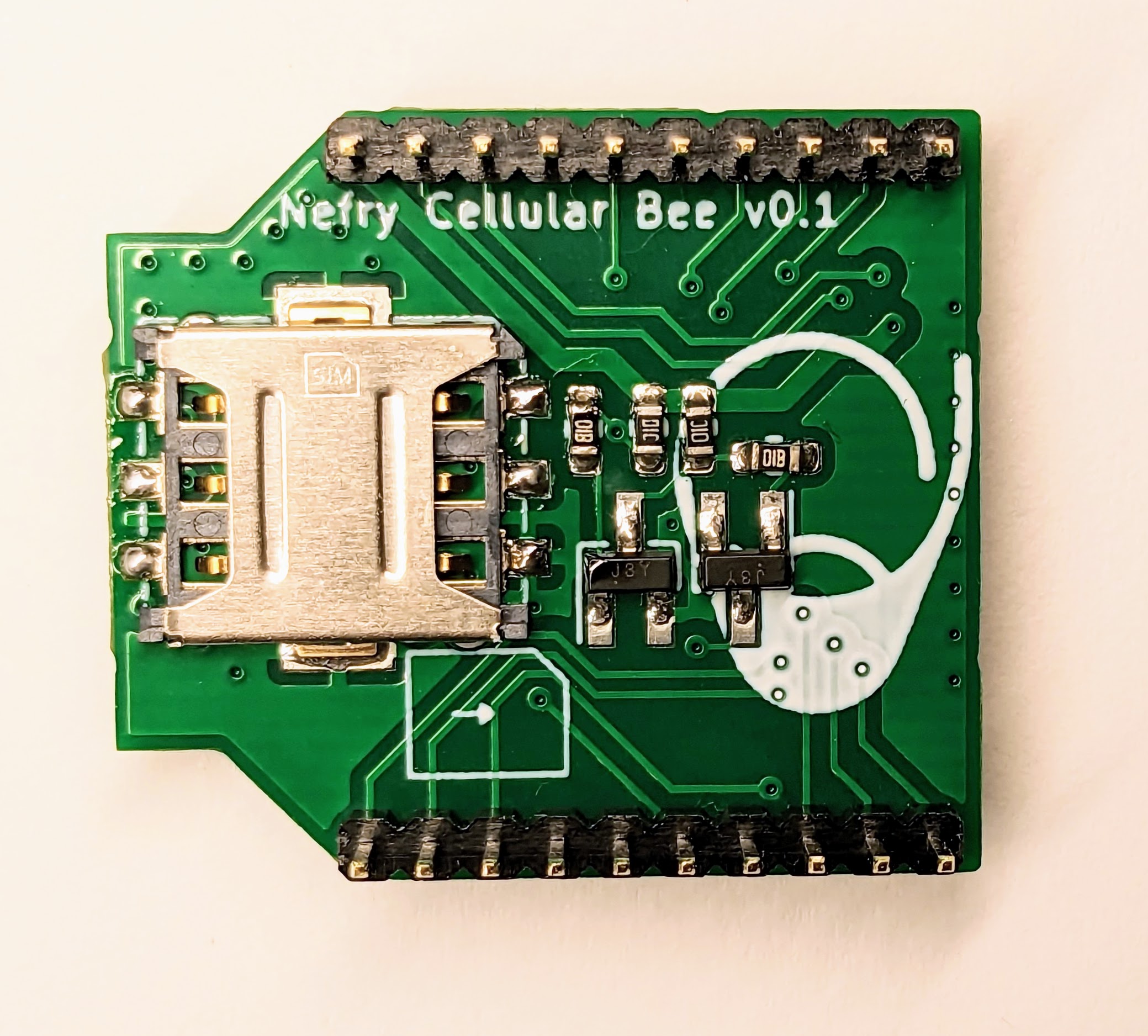

Nefry Cellular Beeは、Nordic製LTEモデム(nRF9160)を搭載し、Xbeeの基板と互換性のあるように配線をしています。 そのため既存のXbeeのArduinoシールドを用いて、LTE通信を始められます。
nRF9160はLTE-M/NB-IoTをサポートしています。
また、本モジュール内にファームウエアを書き込むことができるためESP32と同じように1chipでさまざまなプログラミングができます。 出荷時にはATコマンドでやり取りできるファームウエアを書き込んでいます。
仕様
| 項目 | 最小 | 標準 | 最大 |
|---|---|---|---|
| 電源 | 3.0V | 3.3V | 3.6V |
| 温度 | -20°C | 25°C | 60°C |

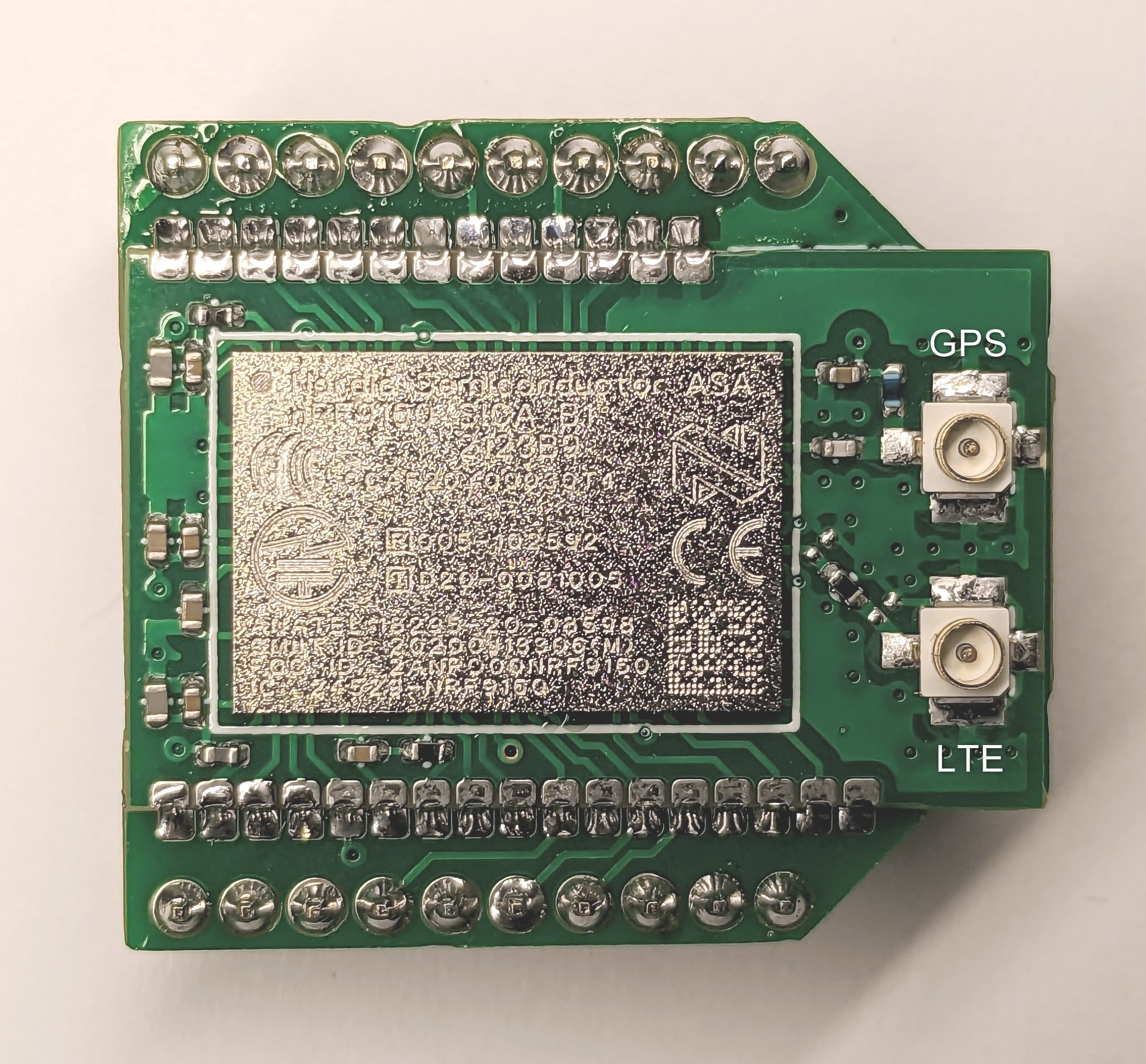

- 搭載モジュール: nRF9160-SICA-B1A
- アンテナコネクタ: U.FL or I-PEX
- サイズ: 25.0 × 28.5 × 10.7

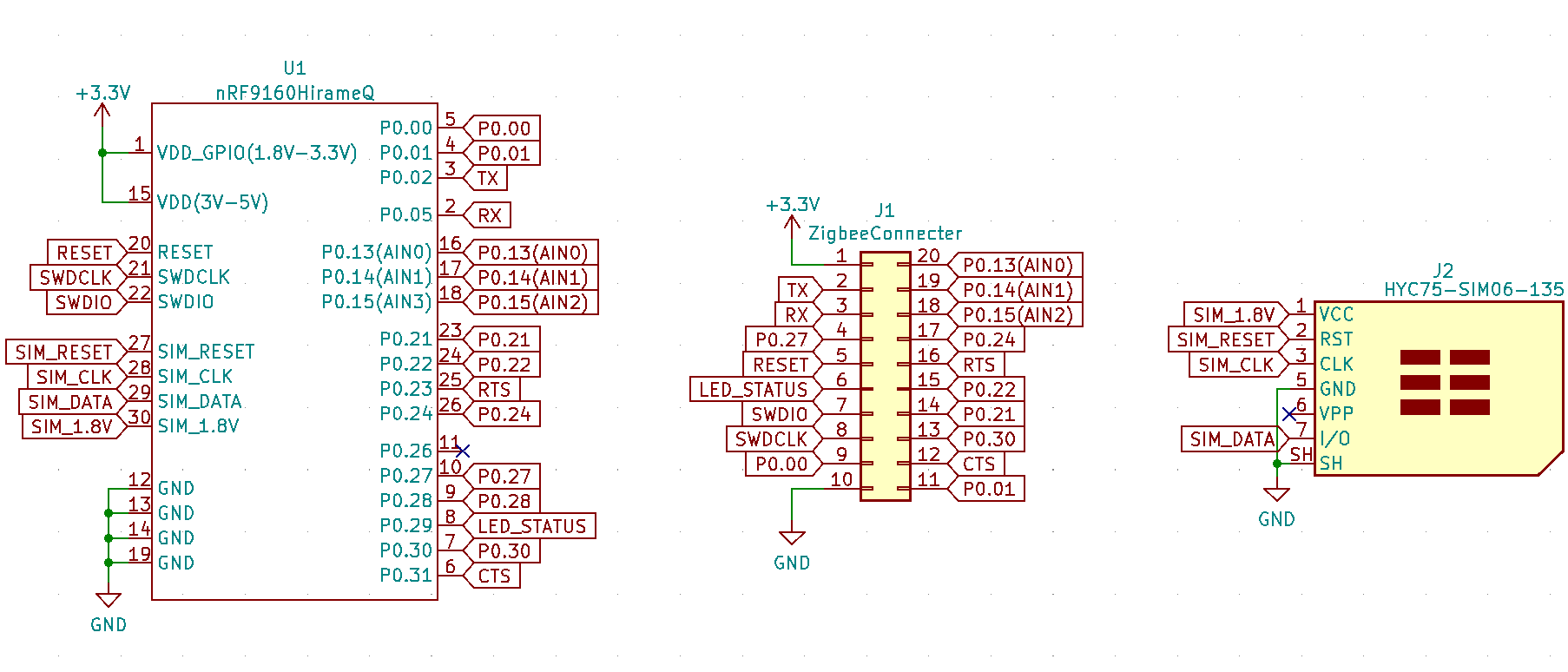

| Board IO | nRF9160 pin No | nRF9160 IOタイプ | ATコマンドファームウエア機能 |
|---|---|---|---|
| 1 | VDD,VDD_GPIO | VDD,VDD_GPIO | 電源+ |
| 2 | P0.02 | Digital I/O | TX |
| 3 | P0.05 | Digital I/O | RX |
| 4 | P0.27 | Digital I/O | - |
| 5 | Reset | nReset | 0VにするとReset |
| 6 | P0.29 | Digital I/O | - |
| 7 | SWDIO | SWDIO Digital I/O | ファームウエア書き込み デバッグ |
| 8 | SWDCLK | SWDCLK Digital Input | ファームウエア書き込み デバッグ |
| 9 | P0.00 | Digital I/O | - |
| 10 | GND | 電源- | |
| 11 | P0.01 | Digital I/O | - |
| 12 | P0.31 | Digital I/O | - |
| 13 | P0.30 | Digital I/O | - |
| 14 | P0.21 | Digital I/O | - |
| 15 | P0.22 | Digital I/O | - |
| 16 | P0.23 | Digital I/O | - |
| 17 | P0.24 | Digital I/O | - |
| 18 | P0.15(AIN2) | Digital I/O Analog Input | - |
| 19 | P0.14(AIN1) | Digital I/O Analog Input | - |
| 20 | P0.13(AIN0) | Digital I/O Analog Input | - |
ファームウエアの書き換え
3.3Vのモードで書き込んでください。
VDD,GND,Reset,SWDIO,SWDCLKを接続すれば書き換えできます。 J-Linkで書き換えできます。
ATコマンド例
AT+CFUN=0
AT+CGDCONT=0,"IP","soracom.io"
AT+CGAUTH=0,2,"sora", "sora"
//Network通信エラー通知
AT+CNEC=24
//Network登録ステータス通知
AT+CEREG=3
AT+CFUN=1
//接続状態
AT+CEREG?
//IPaddress
AT+CGDCONT?
//電波強度
AT+CESQ
+CESQ: 99,99,255,255,15,39
//99,99,255,255,RSRQ,RSRP
特徴
プログラミングができ、省電力に強みを持つnRF9160を活用することで電池駆動のモノや小型ながらさまざまなセンサーを接続できます。
日本の通信会社ではKDDIの相互接続性試験については完了していることを確認しました。
Link集
- nRF9160 Product Specification v2.1
- nrf9160 operator certifications
- ATコマンド
- ATコマンド
- アンテナリスト
- MNO Certifications 使用できるアンテナは上のリストになります。 用途や状況により適切なアンテナは異なりますが、「SRFC015-100」が安価でよいかもしれません。
